उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमए आरएफ एडाप्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 18GHz |
| स्थायित्व: | 500 चक्र | आवेदन: | आरएफ, सैटकॉम / एंटीना / ऑडियो |
| सामग्री: | पीतल | प्रमाणपत्र: | आईएसओ-9001-2015 |
| प्रमुखता देना: | IEC 60169-15 SMA पुरुष SMA महिला एडाप्टर के लिए,RF SMA पुरुष SMA महिला एडाप्टर के लिए,IEC 60169-15 rf पुरुष महिला एडाप्टर के लिए |
||

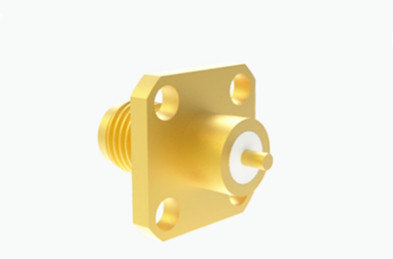

उच्च प्रदर्शन SMA आरएफ कनेक्टर:
एसएमए आरएफ समाक्षीय कनेक्टर एक कॉम्पैक्ट, उच्च आवृत्ति समाक्षीय कनेक्टर है जिसे एमआईएल-सी-39012 के अनुसार डिज़ाइन किया गया है। इसमें इसके छोटे आकार, व्यापक आवृत्ति रेंज,उच्च यांत्रिक और विद्युत प्रदर्शन, और उच्च विश्वसनीयता। इस प्रकार यह सबसे अधिक इस्तेमाल किया गया आरएफ समाक्षीय कनेक्टर है। इसका व्यापक अनुप्रयोग माइक्रोवेव संचार, माइक्रोवेव माप उपकरण,और अन्य संबंधित क्षेत्रहमारी कंपनी द्वारा विकसित उच्च-प्रदर्शन कनेक्टरों की लाइन 20 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन कर सकती है।
हमारे फायदे:
लागू मानक:
उत्पाद प्रदर्शनः
विद्युत विशेषताएं:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 335VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ |
| बाहरी कंडक्टर | ≤2.0mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
सामग्री और यांत्रिक विशेषताएंः
| केंद्र कंडक्टर | पुरुष | पीतल सोना चढ़ाना | ||||
| स्त्री | Sn-P कांस्य स्वर्ण चढ़ाना | |||||
| लोचदार संपर्क | बेरिलियम कांस्य निकेल लेपित | |||||
| शेल और अन्य धातु भागों | पीतल निकेल लेपित | |||||
| स्टेनलेस निष्क्रियता | ||||||
| स्क्रिमिंग स्लीव | पीतल निकेल लेपित | |||||
| कनेक्शन का तंग करने वाला टोक़ | 0.79-1.13 एन.एम. | |||||
| स्थायित्व | 500 चक्र | |||||
| सीलिंग रिंग | सिलिकॉन रबड़ | |||||
| इन्सुलेटर | पीटीएफई | |||||
अनुप्रयोग:
1माइक्रोवेव संचार: बेस स्टेशन, एंटेना प्रणाली और अन्य संबंधित उपकरणों सहित वायरलेस संचार प्रणालियों में,एसएमए कनेक्टर्स का उपयोग संकेत पथ में विभिन्न घटकों को जोड़ने के लिए किया जाता है.
2माप और परीक्षण उपकरणः सटीक माइक्रोवेव परीक्षण उपकरण और नेटवर्क विश्लेषकों में अक्सर सटीक माप सुनिश्चित करने के लिए संकेत इनपुट और आउटपुट इंटरफेस के रूप में एसएमए कनेक्टर का उपयोग किया जाता है।
3उपग्रह संचार: उपग्रह अपलिंक और डाउनलिंक प्रणालियों में, एसएमए कनेक्टर का उपयोग ग्राउंड स्टेशन ट्रांसमिट और प्राप्त उपकरण को जोड़ने के लिए किया जाता है।
4वैज्ञानिक प्रयोगः वैज्ञानिक अनुसंधान में, विशेष रूप से आरएफ संकेतों से जुड़े प्रयोगों में, एसएमए कनेक्टर्स का उपयोग प्रयोगात्मक सेटअप और उपकरणों के बीच कनेक्शन बनाने के लिए किया जाता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
