200 मिमी Afr250 केबल के साथ छोटे से स्थापित अंतरिक्ष J30j 9 पिन प्लग कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | J30J लघु आयताकार | संपर्क प्रकार: | माइक्रो ट्विस्ट पिन, सोना चढ़ाना |
|---|---|---|---|
| समाप्ति प्रकार: | सोडर/वेल्डिंग तार | संपर्क रिक्ति: | 1.27 मिमी |
| सामग्री: | एल्यूमीनियम मिश्र धातु | अनुभाग क्षेत्र: | 0.1-0.15mm² |
| केबल लंबाई: | 200 मिमी | संपर्क संख्या: | 9 |
| केबल प्रकार: | एएफआर250 | संपर्क चढ़ाना: | सोना |
| संभोग चक्र: | 500 | वर्तमान रेटिंग: | 3 ए |
| वेल्टेज रेटिंग: | 300V | परिचालन तापमान: | -55सी ~ +125सी |
| इन्सुलेशन प्रतिरोध: | >=5000 MOhm | समाप्ति प्रकार: | सोल्डर/वेल्डिंग तार |
| प्रमुखता देना: | आयताकार j30j कनेक्टर,माइक्रो डी कनेक्टर,J30J Series Connector with AFR250 Cable |
||

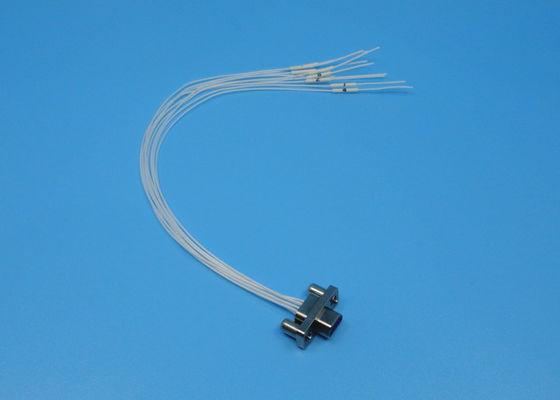

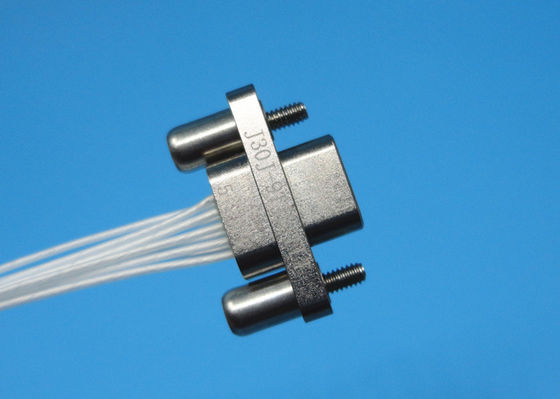

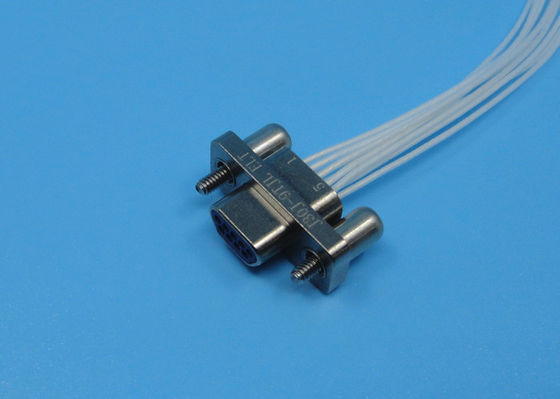

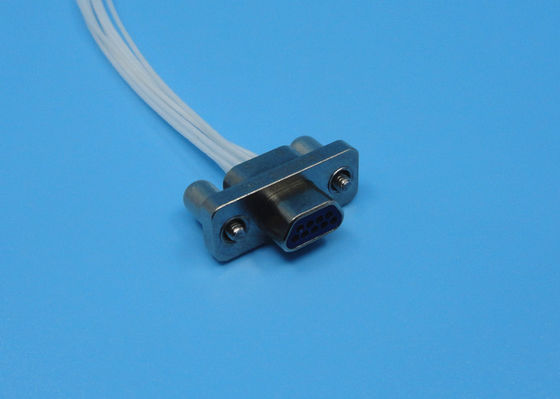

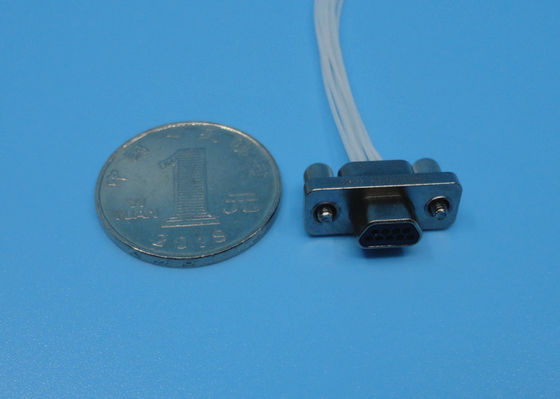

माइक्रो आयत कनेक्टर J30J 200 मिमी AFR250 केबल के साथ 9 पिन प्लग कनेक्टर
विनिर्देशः
| वर्तमान रेटिंग | 3A |
| वोल्टेज रेटिंग | 300 वी |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| स्थायित्व | 500 चक्र |
| डायलेक्ट्रिक प्रतिरोध वोल्टेज | 800 |
| पर्यावरण का तापमान | -55°C ~ + 125°C |
| सापेक्ष आर्द्रता | +40°C पर 95% तक |
| कंपन | 10 हर्ट्ज से 2000 हर्ट्ज 196 मीटर/सेकंड |
| कुल त्वरण आरएमएस | 23.1G |
| प्रभाव | 735 मीटर/एस2 |
J30J श्रृंखला उत्पाद अमेरिकी एमडीएम श्रृंखला उत्पादों के बराबर है, आदि, खोल एल्यूमीनियम मिश्र धातु है, संपर्क अंतरिक्ष 1.27 मिमी है, तार कोर अनुभाग क्षेत्र 0.1-0.15 मिमी वर्ग पर लागू होता है।उत्पाद का प्रदर्शन GJB2446A के अनुरूप है (माइक्रो लघु ध्रुवीकृत खोल आयताकार विद्युत कनेक्टर्स के लिए सामान्य विनिर्देश), यह सामान्य (शेल) और बेहतर (शेल) में विभाजित है। छोटे स्थापित स्थान, हल्के वजन, विश्वसनीय कनेक्ट, उत्कृष्ट विद्युत चुम्बकीय स्क्रू, अच्छा भूकंप प्रतिरोध, आदि के साथ।यह व्यापक रूप से छोटे स्थान की आवश्यकता इलेक्ट्रॉनिक उपकरण और उपकरणों में प्रयोग किया जाता है.
संपर्क की व्यवस्था (पिन सम्मिलन का चेहरा दृश्य)
नोटः
आम कनेक्टर्स में 6 उप-परिवार शामिल हैंः क्रिम संपर्क कनेक्टर, सोल्डर संपर्क कनेक्टर, इनलाइन संपर्क
पीसीबी एन के लिए, पीसीबी एन-जे के लिए लाइन संपर्क, पीसीबी डब्ल्यू के लिए सही कोण संपर्क, पीसीबी डब्ल्यू-जे के लिए सही कोण संपर्क।
J30J-TJ विस्तृत चित्रण: (यूनिटः मिमी)
विशेषताएं:
- 1, 2, 3, 4 कच्चे विकल्प,
- 9-100 संपर्क
- घुमावदार पिन, उच्च संपर्क घनत्व
- सीधे, सही कोण वाले मॉडल का चयन
- स्थान और वजन की बचत।
- 0.635 मिमी,1.27 मिमी,1.91 मिमी संपर्क दूरी।
- सदमे और कंपन के प्रति उत्कृष्ट प्रतिरोध।
- कस्टम डिजाइन कनेक्टर और केबल इकट्ठे।
- समापन शैली क्रिम संपर्क है, और रिस्यू (पंक्ति × रेखा) 1.27×2 है।54.
प्रकार:
- J30J श्रृंखला
- J30JM (हर्मेटिक) श्रृंखला
- J30 (प्लास्टिक) श्रृंखला
- J50J श्रृंखला
- J55A श्रृंखला
- J56J श्रृंखला
- J55AM (हर्मेटिक) श्रृंखला
अनुप्रयोग:
- नेविगेशन प्रणाली
- अनुसंधान केंद्र
- चिकित्सा अनुप्रयोग
- बोर्ड से केबल तक
- विमानन, रडार
- बोर्ड उपकरण
दूरसंचार प्रणाली
- सतह माउंट (एसएमटी) बोर्ड से केबल तक
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
