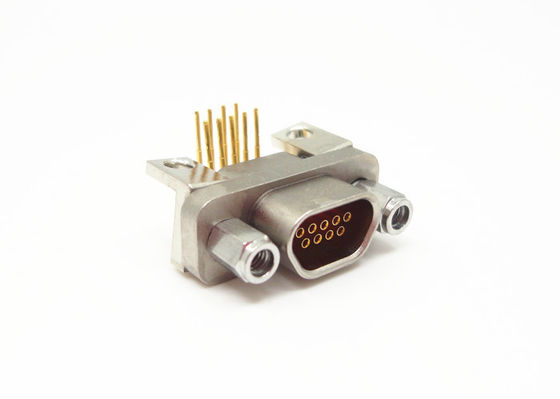

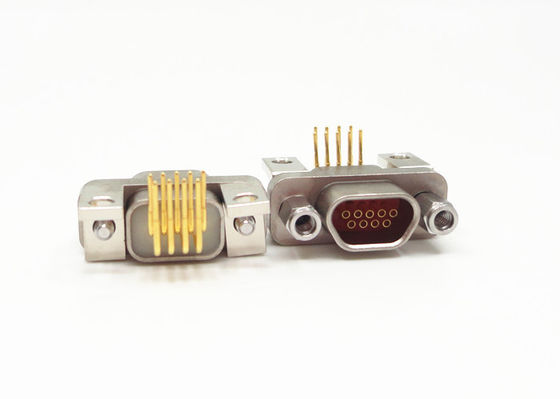

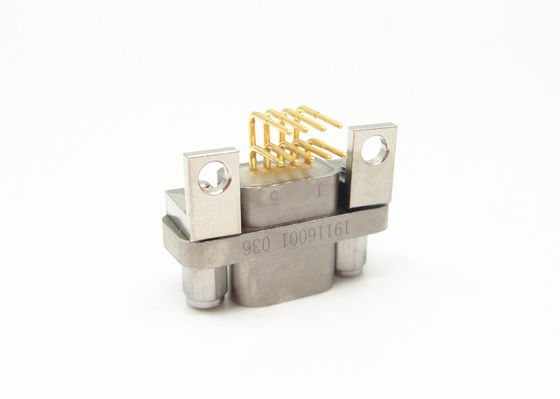

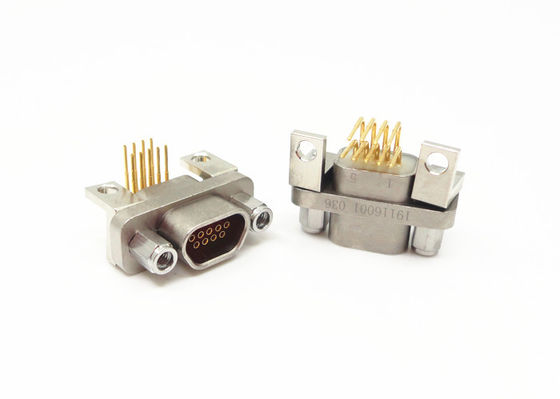

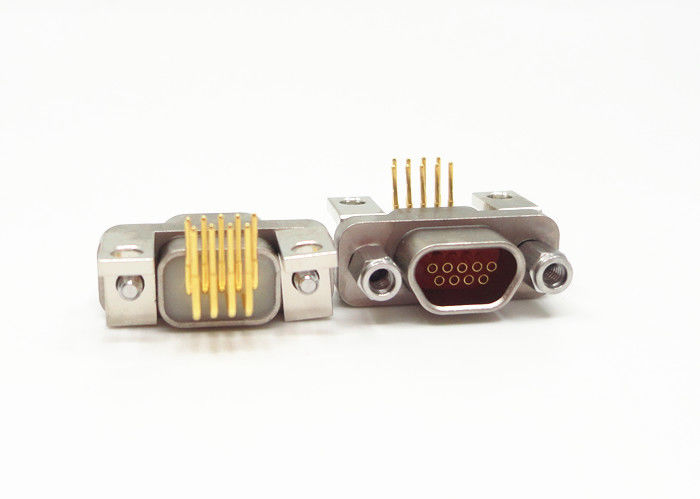

एल्यूमीनियम मिश्र धातु J30J श्रृंखला कनेक्टर दाएं कोण 9 पिन

अनुप्रयोग:

- विमानन, रडार
- मिसाइलें और मार्गदर्शन प्रणाली
- बोर्ड उपकरण
दूरसंचार प्रणाली
- नेविगेशन प्रणाली
- अनुसंधान केंद्र
- चिकित्सा अनुप्रयोग
- बोर्ड से केबल तक
- सतह माउंट (एसएमटी) बोर्ड से केबल तक

विशेषताएं:

- 0.635 मिमी,1.27 मिमी,1.91 मिमी संपर्क दूरी
- 1, 2, 3, 4 कच्चे विकल्प,

- घुमावदार पिन, उच्च संपर्क घनत्व

- 9-100 संपर्क
- MIL-DTL-83513 योग्यता
- सीधे, सही कोण वाले मॉडल का चयन
- स्थान और वजन की बचत।
- सदमे और कंपन के प्रति उत्कृष्ट प्रतिरोध।
- कम स्पर्श प्रतिरोध, उच्च वर्तमान क्षमता, उच्च विद्युतरोधक शक्ति।
- कस्टम डिजाइन कनेक्टर और केबल इकट्ठे।

- समापन शैली क्रिम संपर्क है, और रिस्यू (पंक्ति × रेखा) 1.27×2 है।54.

प्रकार:

- J30J श्रृंखला
- J30JM (हर्मेटिक) श्रृंखला
- J30 (प्लास्टिक) श्रृंखला
- J50J श्रृंखला
- J55A श्रृंखला
- J55AM (हर्मेटिक) श्रृंखला
- J56J श्रृंखला

यह श्रृंखला उत्पाद अमेरिकी एमडीएम श्रृंखला उत्पादों, आदि के बराबर है, खोल एल्यूमीनियम मिश्र धातु है, संपर्क स्थान 1.27 मिमी है, तार कोर अनुभाग क्षेत्र पर लागू 0.1-0.15 मिमी वर्ग है।यह उत्पाद प्रदर्शन जीजेबी 2446 ए ((माइक्रो लघु ध्रुवीकृत खोल आयताकार विद्युत कनेक्टर्स के लिए सामान्य विनिर्देश) के अनुरूप है, यह MIL-DTL-83513 के बराबर है, यह आम ((शेल) और बेहतर ((शेल) में विभाजित है। छोटे स्थापना स्थान, हल्के वजन, विश्वसनीय कनेक्ट, उत्कृष्ट विद्युत चुम्बकीय स्क्रू के साथ,अच्छा भूकंप प्रतिरोध, आदि। इसका व्यापक रूप से छोटे स्थान की आवश्यकता वाले इलेक्ट्रॉनिक उपकरणों और उपकरणों में उपयोग किया जाता है।

संपर्क की व्यवस्था

(पिन सम्मिलन का चेहरा दृश्य)

नोटः

आम कनेक्टर्स में 6 उप-परिवार शामिल हैंः क्रिम संपर्क कनेक्टर्स, सोल्डर संपर्क कनेक्टर्स, इनलाइन संपर्क
पीसीबी एन के लिए, पीसीबी एन-जे के लिए लाइन संपर्क, पीसीबी डब्ल्यू के लिए सही कोण संपर्क, पीसीबी डब्ल्यू-जे के लिए सही कोण संपर्क।

विनिर्देशः
