एसएफएफ-50-1 केबल के लिए मिनी एसएमए बेरिलियम कॉपर एसएसएमए पुरुष आरएफ कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| Product name: | SSMA Male Connector | Material: | Sn-P Bronze |
|---|---|---|---|
| Type: | Straight | Gender: | Male |
| Palting: | Gold plated | Durability (matings): | 500cycles |
| Weight: | About 80~150g | ||
| प्रमुखता देना: | 7 16 दीन आरएफ कनेक्टर,दीन कोक्स कनेक्टर |
||

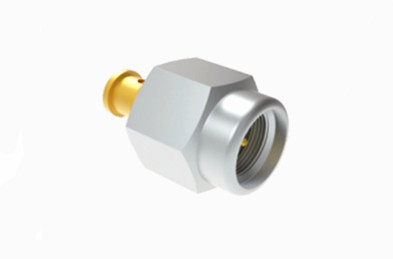

SFF-50-1 केबल के लिए मिनी SMA बेरिलियम कॉपर SSMA पुरुष RF कनेक्टर
SSMA श्रृंखला RF समाक्षीय कनेक्टर अपने SMA समकक्ष की तुलना में एक और भी सुव्यवस्थित डिज़ाइन प्रस्तुत करता है, जो अपने कॉम्पैक्ट आकार, व्यापक आवृत्ति रेंज और बेहतर विश्वसनीयता के लिए प्रसिद्ध है। इस प्रकार के कनेक्टर का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जिसमें विमानन, एयरोस्पेस और माइक्रोवेव संचार प्रौद्योगिकी शामिल हैं।

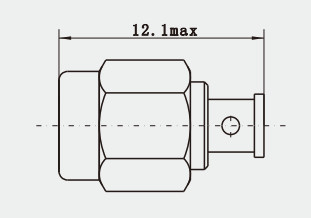

SFF-50-1 केबल के लिए मिनी SMA बेरिलियम कॉपर SSMA पुरुष RF कनेक्टर का उत्पाद आरेख:
विद्युत विशेषताएँ
नोट: मॉडल का विशिष्ट डेटा उत्पाद विनिर्देश पत्रक में दिए गए डेटा पर आधारित है।
| इलेक्ट्रॉनिक और सामग्री विशेषताएँ | ||
| बाधा | 50Ω | |
| आवृत्ति रेंज | DC~18GHz | |
| रेटेड वोल्टेज | 250 VRMS (अधिकतम समुद्र-स्तर) | |
| ढांकता हुआ वोल्टेज-प्रतिरोध | 750 VRMS (अधिकतम समुद्र-स्तर) | |
| VSWR | ≤1.3 | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| सेंटर कंडक्टर | पुरुष | Sn-P कांस्य सोना चढ़ाया हुआ |
| महिला | बेरिलियम तांबा सोना चढ़ाया हुआ | |
| शेल और अन्य धातु के पुर्जे | पीतल बेरिलियम तांबा सोना चढ़ाया हुआ | |
| स्टेनलेस स्टील निष्क्रिय | ||
| इंसुलेटर | PTFE | |
| सील रिंग | सिलिकॉन रबर | |
| मैचिंग टॉर्क | 0.5 -0.7N.m | |
उत्पाद की विशेषताएं:
1. लघु आकार: SSMA कनेक्टर मानक SMA कनेक्टर्स की तुलना में अधिक कॉम्पैक्ट होते हैं, जो उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां स्थान सीमित है।
2. व्यापक आवृत्ति रेंज: SSMA कनेक्टर एक विस्तृत आवृत्ति रेंज को संभाल सकते हैं, आमतौर पर 18 GHz या उससे अधिक तक के संकेतों का समर्थन करते हैं।
3. लिंग प्रकार: अन्य समाक्षीय कनेक्टर्स की तरह, SSMA कनेक्टर्स पुरुष (प्लग) और महिला (रिसेप्टेकल) प्रकार में आते हैं।
4. स्थिर कनेक्शन: इनमें फर्म और दोहराए जाने योग्य मिलन सुनिश्चित करने के लिए थ्रेडेड कनेक्शन या पुश-ऑन फिटिंग जैसे तंत्र शामिल हैं।
अनुप्रयोग:
1. उपग्रह संचार: वे उपग्रह अपलिंक और डाउनलिंक के लिए ग्राउंड स्टेशनों में उपयोग किए जाते हैं, उपग्रह संचार उपकरण को एंटीना सिस्टम से जोड़ते हैं।
2. परीक्षण उपकरण: RF (रेडियो फ्रीक्वेंसी) और माइक्रोवेव परीक्षण उपकरण में, SSMA कनेक्टर्स का उपयोग उच्च-आवृत्ति संकेतों के संचरण के लिए किया जाता है ताकि माप सटीकता और दोहराव सुनिश्चित हो सके।
3. वैज्ञानिक अनुसंधान: वैज्ञानिक प्रयोगों और अनुसंधान उपकरणों में, विशेष रूप से उन अनुप्रयोगों में जिनमें उच्च-आवृत्ति संकेतों के सटीक संचरण की आवश्यकता होती है।
4. ऑटोमोटिव उद्योग: जैसे-जैसे वाहन इलेक्ट्रॉनिक्स अधिक परिष्कृत होते जाते हैं, उच्च-प्रदर्शन कनेक्टर्स की मांग बढ़ जाती है, और SSMA कनेक्टर्स का उपयोग कुछ ऑटोमोटिव रडार और नेविगेशन सिस्टम में किया जा सकता है।
ध्यान दें:
हम 100000 से अधिक प्रकार के RF की आपूर्ति कर सकते हैं कनेक्टर, यदि यह आपकी आवश्यकता से मेल नहीं खाता है, तो कृपया हमसे संपर्क करें।
