हर्मेटिक सील 9 पिन संपर्क माइक्रो-डी जे30जेएम सीरीज कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| बाहर: | एल्यूमीनियम मिश्र धातु | अनुभाग क्षेत्र: | 0.1-0.15mm² |
|---|---|---|---|
| मानक: | MIL-DTL-83513 | वर्तमान रेटिंग: | 3 ए |
| संपर्क प्रकार: | माइक्रो ट्विस्ट पिन, सोना चढ़ाना | प्रोडक्ट का नाम: | जे30जेएम, मिर्को-डी, डी-सब, एमडीएम |
| प्रकार: | गोदाम | तार: | रंग कोडित |
| संपर्क: | 9 पिन | थपथपाना: | सोना चढ़ाना |
| प्रमुखता देना: | आयताकार j30j कनेक्टर,माइक्रो डी कनेक्टर |
||

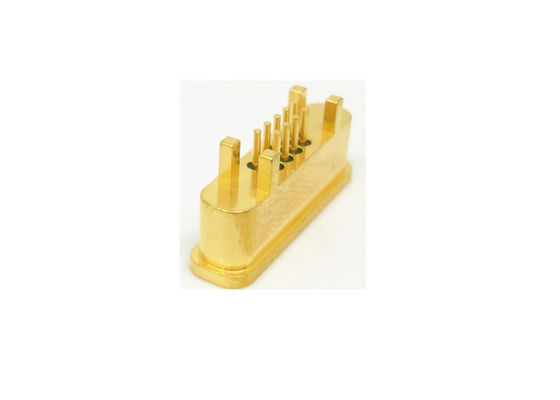

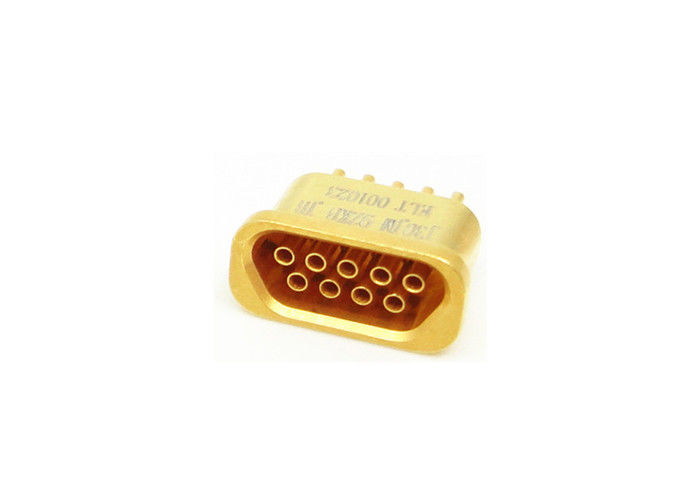

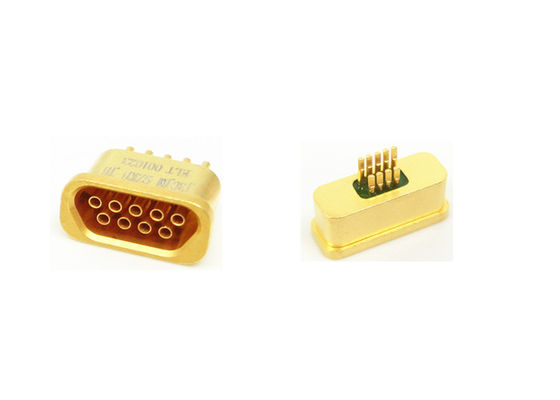

हर्मेटिक सील 9 पिन संपर्क माइक्रो-डी रेक्टेंगुलर J30JM सीरीज कनेक्टर गोल्ड प्लेटेड के साथ
J30JM माइक्रो रेक्टेंगुलर महिला कनेक्टर कांच में डाइइलेक्ट्रिक और 1.27 मिमी के संपर्क अंतराल के साथ हर्मेटिक सॉकेट हैं। अंत समाप्ति शैलियों के लिए, वे अनुभागीय क्षेत्र Φ0.1-0.15mm2 के साथ तारों पर लागू हो सकते हैं, या सीधे पीसीबी पर सोल्डर किए जा सकते हैं। ये कनेक्टर विशेष रूप से उन स्थितियों के लिए डिज़ाइन किए गए हैं जहां हर्मेटिक सीलिंग का अनुरोध किया जाता है। इनमें छोटे आकार, हल्के वजन, विश्वसनीय कनेक्शन, उत्कृष्ट विद्युत चुम्बकीय परिरक्षण प्रभावशीलता, कंपन और झटके का प्रतिरोध आदि की विशेषताएं हैं।
संपर्क व्यवस्था(पिन इंसर्ट का फेस व्यू) |
ध्यान दें:
1, सामान्य कनेक्टर्स में 6 उपपरिवार शामिल हैं: क्रिम्प संपर्क कनेक्टर, सोल्डर संपर्क कनेक्टर, इन-लाइन संपर्क
पीसीबी एन के लिए, पीसीबी एन-जे के लिए इन-लाइन संपर्क, पीसीबी डब्ल्यू के लिए राइट एंगल संपर्क, पीसीबी डब्ल्यू-जे के लिए राइट एंगल संपर्क।
2, J30J-9TJL, "TJ" का अर्थ है "प्लग"
विशिष्टता:
रेटेड वोल्टेज: 100V
वर्तमान रेटिंग: 3A
हर्मेसीटी: ≤1.01 X 10E-09 Pa·m³/s
संपर्क प्रतिरोध: ≤10MΩ
इंसुलेशन प्रतिरोध: ≥ 1000 MΩ
डाइइलेक्ट्रिक विदस्टैंड वोल्टेज: 300V
स्थायित्व: 500 चक्र
पर्यावरण तापमान: -55℃ ~ + 125℃
सापेक्षिक आर्द्रता: +40℃ 95% तक
कंपन: 10Hz~ 2000Hz 196m/S²
कुल त्वरण RMS: 23.1G
प्रभाव: 735m/S²
| बाहरी आयामचित्र |
| मॉडल नंबर | L | L1 | मैचिंग प्लग | ध्यान दें |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK=सॉकेट / महिला (रिसेप्टेकल)
2. TJ=पिन / पुरुष (प्लग)
3. M=हर्मेटिक
4. संपर्क लेआउट शेल आकार:
--9,15,21,25,31,37
5. JH=बॉन्डिंग सतह
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
अनुप्रयोग:
- एवियोनिक्स, रडार
- मिसाइल और मार्गदर्शन प्रणाली
- ऑन-बोर्ड उपकरण
- दूरसंचार प्रणाली
- नेविगेशन सिस्टम
- अनुसंधान केंद्र
- चिकित्सा अनुप्रयोग
- केबल से केबल
- बोर्ड से केबल
- सरफेस माउंट (SMT) बोर्ड से केबल
विशेषताएँ:
-- सिंटर्ड ग्लास द्वारा हर्मेटिकली सील
-- संपर्क अंतराल: 1.27 मिमी (0.05")
-- तार का आकार: 0.1-0.15 mm²
-- 1, 2-रॉ विकल्प
-- 9-37 संपर्क
-- स्थान और वजन की बचत।
-- झटके और कंपन के लिए उत्कृष्ट प्रतिरोध।
-- अंत को सीधे पीसीबी पर सोल्डर किया जा सकता है
प्रकार:
- J30J श्रृंखला
- J30JM( हर्मेटिक) श्रृंखला
- J30(प्लास्टिक) श्रृंखला
- J50J श्रृंखला
- J55A श्रृंखला
- J55AM( हर्मेटिक) श्रृंखला
- J56J श्रृंखला
ध्यान दें:
हम 1000 से अधिक प्रकार के Miro-D की आपूर्ति कर सकते हैंJ30J सीरीजकनेक्टर, यदि यह आपके अनुरोध से मेल नहीं खाता है, तो कृपया हमसे संपर्क करें।
