50 ओम महिला एसएमए आरएफ कनेक्टर सोल्डर अटैचमेंट 4 छेद निकला हुआ किनारा
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | SMA RF समाक्षीय संबंधक | चढ़ाना: | सोना मढ़वाया / निकल मढ़वाया |
|---|---|---|---|
| लिंग: | महिला | मुक़ाबला: | 50Ω |
| रोधक: | PTFE | सहनशीलता: | 500 चक्र |
| आवेदन: | माइक्रोवेव | VSWR: | ≤1.3 |
| हाई लाइट: | sma एंटीना कनेक्टर,sma बल्कहेड कनेक्टर |
||

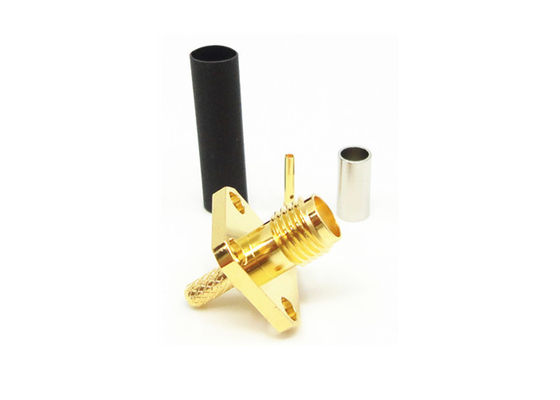

50Ohm महिला SMA RF कनेक्टर सोल्डर अटैचमेंट 4 होल फ्लेंग माउंट
एसएमए श्रृंखला एक प्रकार का मिनी, उच्च-आवृत्ति आरएफ समाक्षीय कनेक्टर है, इसे MIL-C-39012 के अनुसार विकसित और उत्पादित किया गया है द्वारा शीआन कुलीन इलेक्ट्रॉनिक औद्योगिक कं, लिमिटेडछोटी मात्रा, अच्छी बैंडविड्थ, बेहतर विद्युत विशेषताओं के साथ।
यह माइक्रोवेव संचार और माइक्रोवेव मापने वाले डिवाइस के विभिन्न क्षेत्रों में सबसे व्यापक रूप से उपयोग किए जाने वाले आरएफ समाक्षीय कनेक्टर है। हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर 20GHz तक पहुंच सकता है।
विशिष्टता:
| विद्युत विशेषतायें | |||
| मुक़ाबला | 50Ω | ||
| आवृत्ति सीमा | डीसी ~ 18Ghz | ||
| रेटेड वोल्टेज | 335VRMS * | ||
| डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध | 1000VRMS * | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| केंद्र प्रतिरोध | केंद्र संचालक | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| सामग्री और यांत्रिक विशेषताओं | |||
| केंद्र संचालक | नर | पीतल का सोना चढ़ाया | |
| महिला | Sn-P कांस्य गोल्ड चढ़ाया | ||
| लोचदार संपर्क | बेरिलियम कांस्य निकल मढ़वाया | ||
| शेल और अन्य धातु भागों | पीतल निकेल चढ़ाया | ||
| स्टेनलेस मार्ग | |||
| क्रिम्पिंग स्लीव | पीतल निकेल चढ़ाया | ||
| रोधक | PTFE | ||
| अंगूठी की सील | सिलिकॉन रबर | ||
| सहनशीलता | 500 चक्र | ||
| कनेक्शन का मजबूत टोक़ | 0.79 0.1.13N। मीटर | ||
लाभ:
1. SMA इलेक्ट्रिकल कनेक्टर व्यापक रूप से माइक्रोवेव, एंटेना और परीक्षण उपकरण आदि के लिए उपयोग किए जाते हैं
2. SMA आरएफ कनेक्टर पिरोया-युग्मन आरएफ समाक्षीय कनेक्टर लघु आकार, कंपन प्रूफ और 18Hz तक विस्तृत आवृत्ति रेंज के साथ हैं
3. SMA RF कनेक्टर उच्च गुणवत्ता और त्वरित संयोजनों द्वारा दो कनेक्टरों को एक साथ खराब कर रहा है, जिसमें कोई सोल्डरिंग या crimping आवश्यक नहीं है
4. SMA RF कनेक्टर्स क्विक कनेक्ट, पुश-ऑन या स्टैंडर्ड इंटरफेस, स्ट्रेट, 90 डिग्री वर्जन, साथ ही बल्कहेड, या 4 होल पैनल कॉन्फ़िगरेशन में उपलब्ध हैं।
आवेदन:
* ब्रॉडबैंड
* एयरोस्पेस
* बोर्ड-टू-बोर्ड इंटरकनेक्ट
* चरणबद्ध ऐंटेना
* दूरसंचार
*बेस स्टेशन (जीएसएम, सीडीएमए, जीपीआरएस, आदि)
*नेटवर्क
* रडार
* दूरसंचार
* इंस्ट्रूमेंटेशन
* मोटर वाहन
* सैटकॉम
* कंप्यूटर / लैन
अधिक तस्वीरें:
उत्पाद सूची:
| आरएफ केबल विधानसभाओं |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-टू-मेटल हर्मेटिक सील्स |
| J30J सीरीज कनेक्टर |
| माइक्रोवेव रोटरी जोड़ों |
| आरएफ एडाप्टर |
| एसएमए / एसएसएमए आरएफ कनेक्टर |
| एसएमपी / एसएसएमपी आरएफ कनेक्टर |
| TNC RF कनेक्टर |
| एन टाइप आरएफ कनेक्टर |
| MCX / MMCX RF कनेक्टर |
| BNC RF कनेक्टरमीटर डिलिवर वेव कनेक्टर्स (2.4 मिमी, 2.92 मिमी) |
ध्यान दें:
हमारे पास 10,000 से अधिक प्रकार हैं योजक, यदि कनेक्टर आप उपयोग कर रहे हैं तो नहीं मिला है, कृपया अपने विवरण के साथ हमसे संपर्क करें।
