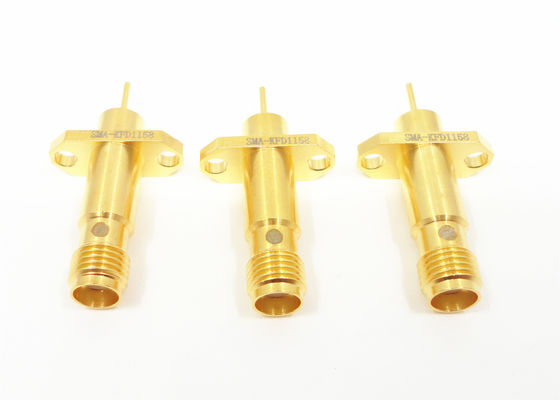

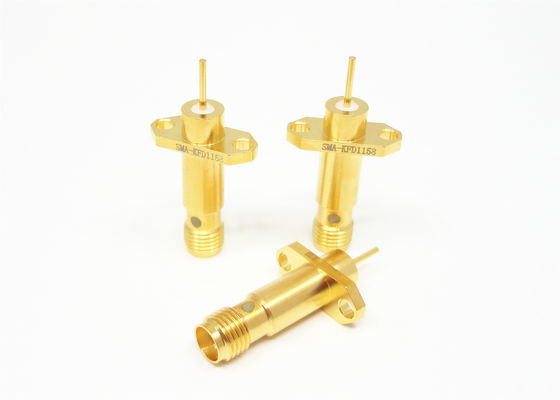

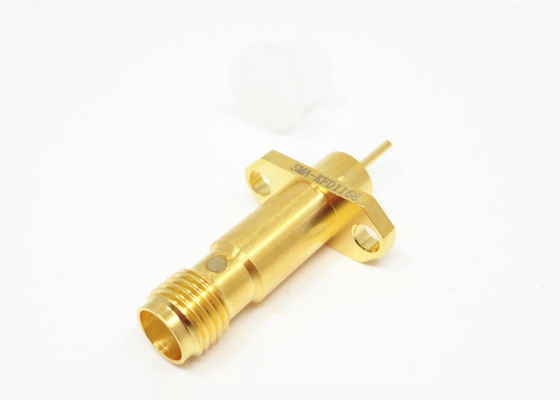

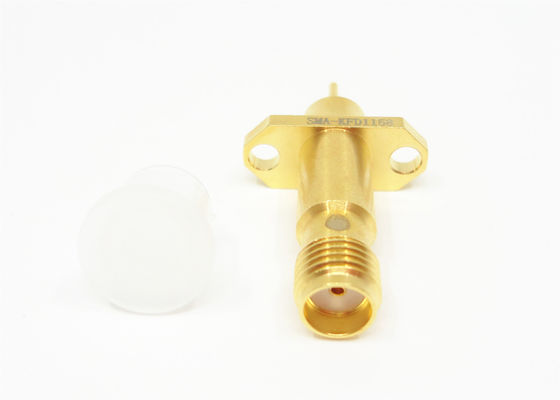

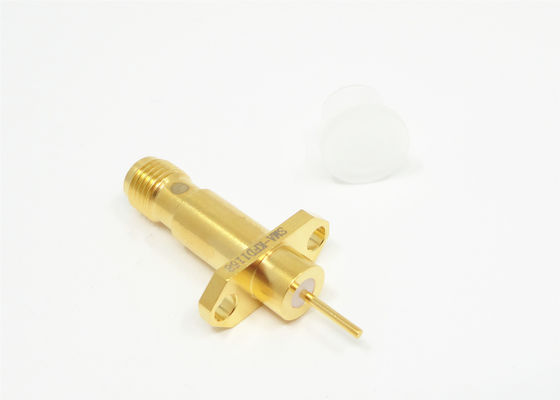

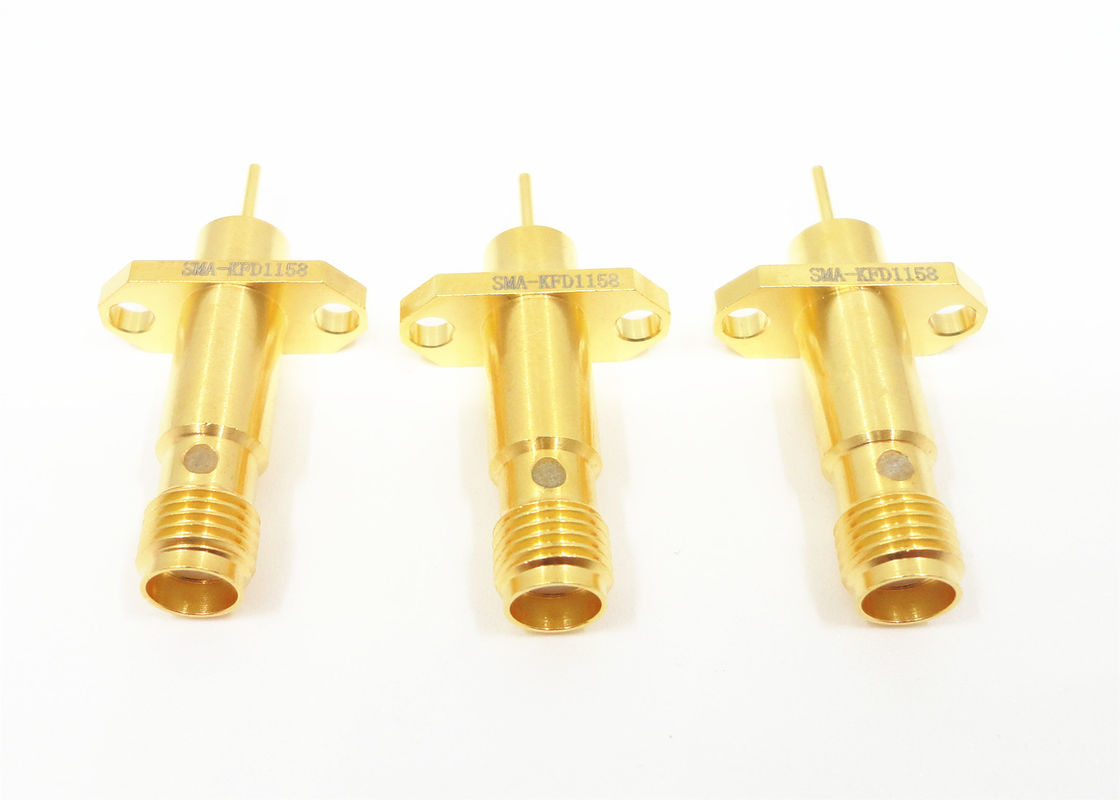

लंबी माइक्रोस्ट्रिप पिन कनेक्टर के साथ SMA महिला 2 छेद फ्लैंज माउंट

बड़ी छवि : लंबी माइक्रोस्ट्रिप पिन कनेक्टर के साथ SMA महिला 2 छेद फ्लैंज माउंट सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	ELT (Elite)
प्रमाणन:	ROHS, ISO-9001-2015
मॉडल संख्या:	एसएमए-केएफडी1158

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	100 पीसी
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	मानक निर्यात कार्टन
प्रसव के समय:	3-4 सप्ताह के भीतर
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता:	प्रति माह 1,000,00 टुकड़े

संपर्क करें

विस्तृत उत्पाद विवरण

चढ़ाना:	सोना चढ़ाया हुआ	मुक़ाबला:	50
आवृत्ति:	डीसी ~ 18GHz	जीवनभर:	500 चक्र
शरीर:	पीतल	रेटेड वोल्टेज:	335VRMS
डीडब्ल्यूवी:	1000Vrms	रोधक:	पीटीएफई
प्रमुखता देना:	2 होल एसएमए आरएफ कनेक्टर , निकला हुआ किनारा माउंट एसएमए आरएफ कनेक्टर , निकला हुआ किनारा माउंट माइक्रोस्ट्रिप पिन कनेक्टर

कस्टमाइज्ड साइज़ SMA फीमेल 2-होल फ्लैंज माउंट लॉन्ग माइक्रोस्ट्रिप पिन कनेक्टर के साथ

नीचे दिए गए विनिर्देश सभी SMA कनेक्टर्स के लिए सामान्य विनिर्देश हैं। प्रत्येक कनेक्टर के लिए VSWR, इंसर्शन लॉस और RF लीकेज के विशिष्ट विनिर्देश हमारी फैक्ट्री से अनुरोध पर उपलब्ध हैं।

SMA कनेक्टर छोटे, उच्च आवृत्ति RF कोएक्सियल कनेक्टर हैं जिन्हें MIL-C-39012 के अनुसार विकसित किया गया है। इसमें छोटे आकार, विस्तृत आवृत्ति बैंड, बेहतर यांत्रिक और विद्युत प्रदर्शन, उच्च विश्वसनीयता आदि के लाभ हैं। यह सबसे व्यापक रूप से उपयोग किया जाने वाला RF कोएक्सियल कनेक्टर है। माइक्रोवेव संचार और माइक्रोवेव माप उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर की यह श्रृंखला 20 Ghz तक की आवृत्ति तक पहुँच सकती है।

मुख्य विशेषताएं:

कठोर वातावरण के लिए उच्च शक्ति वाले डिज़ाइन
थ्रेडेड कपलिंग तंत्र बीहड़ डिज़ाइनों के लिए विश्वसनीयता प्रदान करता है
उच्च आवृत्ति अनुप्रयोगों के लिए आदर्श

रूपरेखा आरेख:

लंबी माइक्रोस्ट्रिप पिन कनेक्टर के साथ SMA महिला 2 छेद फ्लैंज माउंट 0

SMA Rf कनेक्टर्स का विनिर्देश:

इलेक्ट्रॉनिक और सामग्री विशेषताएँ
बाधा		50Ω
आवृत्ति रेंज		DC~18GHz
रेटेड वोल्टेज		335VRMS (अधिकतम समुद्र-स्तर)
डाईइलेक्ट्रिक्स वोल्टेज-प्रतिरोध		1000VRMS (अधिकतम समुद्र-स्तर)
VSWR		≤1.3
इंसुलेशन प्रतिरोध		≥5000MΩ
सेंटर कंडक्टर	पुरुष	पीतल सोना चढ़ाया हुआ
	महिला	बेरिलियम कांस्य सोना चढ़ाया हुआ
शेल और अन्य धातु के पुर्जे		पीतल सोना चढ़ाया हुआ
		स्टेनलेस स्टील निष्क्रिय
केबल शीथ		पीतल निकल चढ़ाया हुआ
इंसुलेटर		PTFE
सील रिंग		सिलिकॉन रबर
मैचिंग टॉर्क		0.79 -1.13 N.m

अनुप्रयोग:

सिविल और सैन्य वैमानिकी
माइक्रोवेव सिस्टम दूरसंचार
सैन्य उपकरण, अंतरिक्ष
5G समाधान
माप प्रणाली
मोबाइल टेलीफोन वाईफाई एंटीना सिस्टम

उत्पाद सूची:

1. RF कनेक्टर्स, एडेप्टर (DC से 110GHz)
2. RF और वेव-गाइड केबल असेंबली
3. वेव-गाइड से कोएक्स एडेप्टर
4. एकीकृत (RF और DC) कनेक्टर्स
5. माइक्रो रेक्टेंगुलर कनेक्टर (J30J, माइक्रो D-sub)
6. ग्लास-टू-मेटल हेर्मेटिक सील, हेडर, फीडट्रू (RF और DC)
7. माइक्रोवेव रोटरी जॉइंट्स
8. RF लोड, टर्मिनेशन (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. ODM उत्पाद

संबंधित उत्पाद

लंबी माइक्रोस्ट्रिप पिन कनेक्टर के साथ SMA महिला 2 छेद फ्लैंज माउंट 1

मॉडल संख्या	L	L1	L2	L3	L4	L5	D	नोट
SMA-KHD2	4	4.1	1.5	6.1	6.1	4.5	1.3	PCB के लिए SMA महिला आरएफ कनेक्टर
SMA-KHD3	4	4	2.2	6.7	6.7	4.7	0.8
SMA-KHD5	4.5	4.6	1.6	8	9.5	7.5	0.8
SMA-KHD12	4	2.5	2.5	6.7	6.7	4.7	1.3
SMA-KHD16	4.8	4.8	1.6	8	9.5	7.5	0.8
SMA-KHD100	4	4	2	6.7	6.7	4.7	0.8
SMA-KHD102	4.7	4.6	1.1	8	9.5	7.5	0.8
SMA-KHD104	4.5	1.2	1	8	8	6	0.8

लंबी माइक्रोस्ट्रिप पिन कनेक्टर के साथ SMA महिला 2 छेद फ्लैंज माउंट 2

मॉडल संख्या	L	D	D1	विवरण
SMA-KHD9	2	1.3	1.4	PCB के लिए SMA महिला आरएफ कनेक्टर
SMA-KHD9A	1.8	0.8	0.9	PCB के लिए SMA महिला आरएफ कनेक्टर

लंबी माइक्रोस्ट्रिप पिन कनेक्टर के साथ SMA महिला 2 छेद फ्लैंज माउंट 3

मॉडल संख्या	L	L1	L2	L3	L4	L5	L6	D	विवरण
SMA-KHD19	4	13.5	2	1	6.1	6.1	4.5	0.5×0.2	PCB के लिए SMA महिला आरएफ कनेक्टर
SMA-KHD101	4.2	14.2	4.7	1.8	8	9.5	7.5	Φ0.4
SMA-KHD108	4	13.5	2	0.7	6.1	6.1	4.5	0.5×0.2
SMA-KHD125	4	13.5	2	0.5	6.5	6.5	4.5	0.5×0.2
SMA-KHD135	3.9	13.5	2	1	6.1	6.1	4.5	Φ0.4
SMA-KHD151	3.9	13.5	2	1.6	6.1	6.1	4.5	Φ0.4
